杭城建作品|龙游县龙北自来水厂建设工程设计项目

▎项目概况

龙北自来水厂建设项目是省重点项目之一，项目位于衢州市龙游县，主要建设内容包含：

（1）新建输水管，长约14.6km，按制水规模6万m³/d建设，管径DN1200-DN2000；

（2）新建水厂，建设规模为6万m³/d；

（3）新建龙山路配水管线，将饮用水接至现状供水管网，管径DN800~DN1000，长约3.5km。



输水管工程主要新建社阳水库至龙游龙北自来水厂段输水管线，输水系统采用重力有压输水方式；主要设计内容包含取水口、穿山隧洞、穿衢江顶管、穿铁路和公路等节点，穿山隧洞总长为0.76km，穿衢江顶管总长为0.7km。新建龙北水厂用地面积约16167m2，合24.25亩。水厂建筑密度39.8%，容积率0.174，绿地率20.3%。处理工艺为混合-絮凝-沉淀-过滤-消毒的传统水处理工艺，出厂水经二泵房加压后供给。主要建构筑物包括反应沉淀清水综合池、V型滤池、二泵房、加药间及机修间、配电间及中控室、污泥调节池、污泥浓缩池、贮泥池、脱水机房、传达室等建构筑物和厂区内道路、管网建设。

▎总体设计

取水口

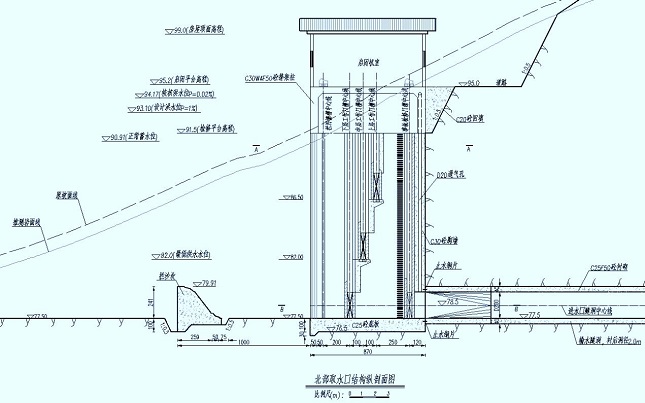

考虑到水库水位变化及优质水源的保证，本次取水口设计采用分层取水的方式，分别布置了分层取水闸门三扇和事故闸门一扇，取水口开挖深度约20m。



穿山隧洞

考虑到隧洞周边民房较近，且两座山体间山坳出覆盖层较浅，本次穿山隧洞采用顶管施工，顶管总长度为760m，根据地质勘察报告分析，顶管采用在岩层中顶进的方式，顶管采用DN2000的钢管。

穿江顶管

工程过江顶管分穿越衢江南汊和北汊，其中南汊顶管长度为480m，北汊顶管长度为220m，根据地质勘察报告分析，顶管采用在岩层中顶进的方式过衢江，工作井开挖深度为15m，顶管采用DN1200的钢管。



工艺流程

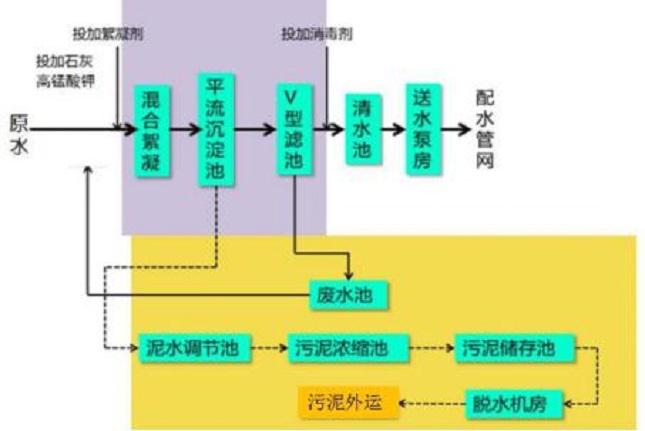

工程净水处理工艺采用常规水处理工艺：折板反应—絮凝沉淀—砂滤-消毒。考虑到我国南方城市均存在夏季沉淀池、滤池长青苔的现象，根据原水水质变化情况考虑增加应急预氧化措施。

平面布置

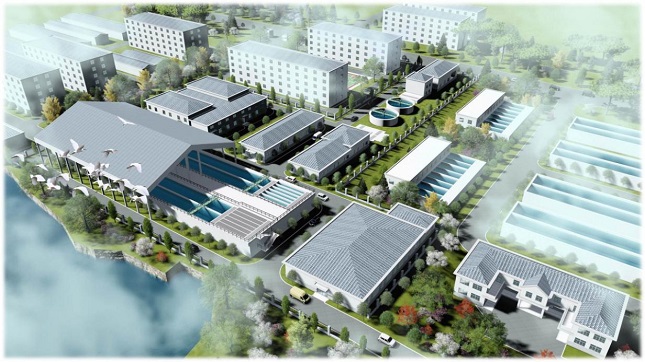

总平面布置各构筑物之间合理衔接，并与周边环境相协调。功能分区明确，构筑物布置紧凑，由北向南依次布置沉淀池、滤池、清水池，流程力求简短、顺畅。靠厂区东侧为进厂道路，根据场地特点，进行绿化布置。绿化植物以常绿乔木为主，适当点缀草皮、灌木，使整个地块产生错落有致的丰富变化，同时改变构筑物单调墙面，衬托、丰富整个建筑立面，做到四季常绿，冬不萧条。

主要建（构）筑物设计

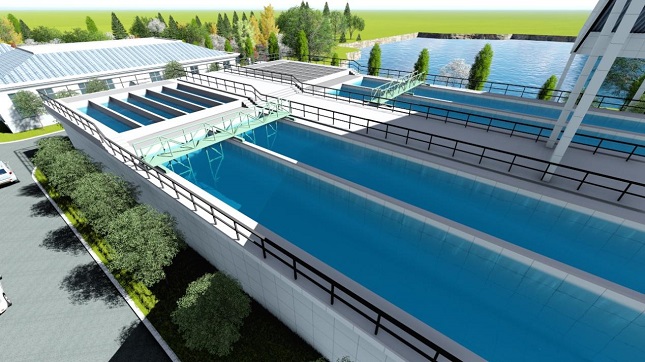

净水厂工程合建折板絮凝池、平流沉淀池、清水池1座，规模6万m³/d，分2格，单格可独立运行；为保证供水安全并抑制藻类生长，设计考虑在折板絮凝池上设置防护盖，在沉淀池上设置钢筋混凝土屋顶。

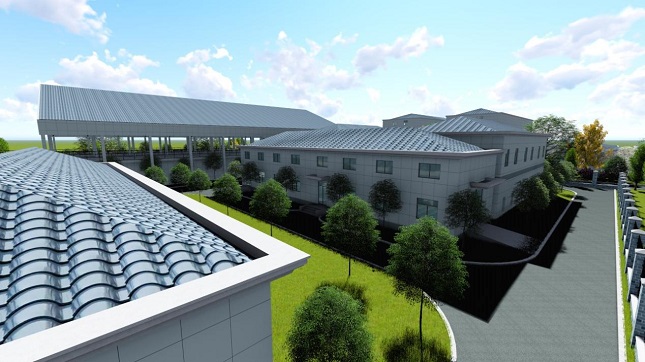

工程建1座V型滤池，设计规模6万m³/d。滤池共分6格，每格过滤面积59.4m²。滤池平面尺寸35.65×35.4m，池深5.0m。滤池按双排布置。滤池部分以滤池为主体，中间廊道为二层建筑，上层操作层，下层为管廊层；为防止藻类滋生、保障滤池运行的安全性，设计将整座滤池含盖于建筑内。

项目信息

设计时间 | 2018年9月

竣工时间 | 2020年8月

设计部门 | 市政综合所、市政一分院

设计团队

市政综合所 | 顾长青、周文浩、李达、吴建

市政一分院 | 王正法、张景波、章圣化、葛宪滨、黄丽芳、张佳丽
